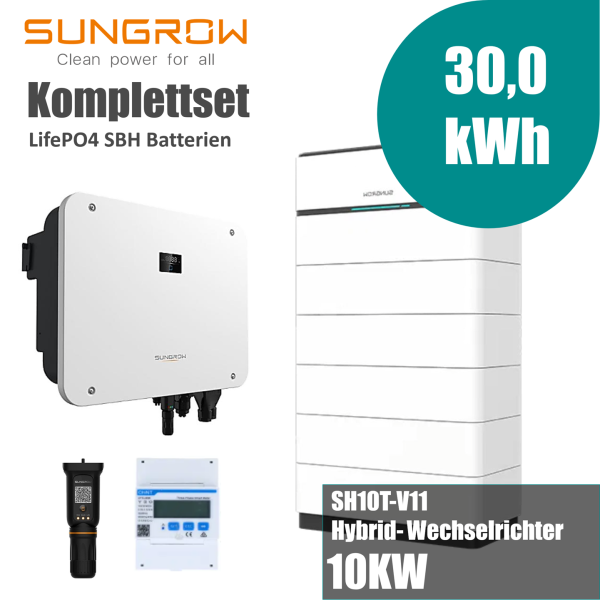

Das Sungrow Komplettset, bestehend aus dem dreiphasigen SH10T Hybridwechselrichter und dem modularen Sungrow SBH Hochvolt-Solarspeicher, bietet eine leistungsstarke und flexible Lösung für moderne Photovoltaikanlagen mit Batteriespeicher, Eigenverbrauchsoptimierung und Ersatzstromversorgung. Je nach gewählter Variante steht eine nutzbare Speicherkapazität von 10kWh bis 40kWh zur Verfügung.
Sungrow SH10T Hybridwechselrichter:
Der Sungrow SH10T ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 10kW. Er unterstützt eine maximale PV-Eingangsleistung von 20kWp und ist für die Kombination mit kompatiblen Hochvolt-Batteriesystemen ausgelegt.
Hauptmerkmale des SH10T Hybridwechselrichters:
Der SH10T verfügt über zwei unabhängige MPP-Tracker mit einer String-Aufteilung von 2 / 1. Der MPPT-Spannungsbereich liegt bei 150 bis 950V. Auf der Batterieseite unterstützt der Wechselrichter einen Spannungsbereich von 100 bis 700V sowie einen maximalen Lade- und Entladestrom von 50A / 50A.
Backup- und Ersatzstromfunktion:
Der SH10T ermöglicht eine schnelle Umschaltung zwischen Netz- und Backup-Betrieb in weniger als 10ms. Im Inselbetrieb stehen bis zu 10kW / 10kVA Nennleistung zur Verfügung. Bei ausreichender PV- und Batterieleistung kann kurzzeitig eine Spitzenleistung von bis zu 15kW / 15kVA für 10 Sekunden erreicht werden.
Funktionen und Sicherheit des Wechselrichters:
- Dreiphasiger Hybridwechselrichter mit 10kW AC-Nennleistung
- Maximale PV-Eingangsleistung von 20kWp
- 2 unabhängige MPP-Tracker
- Maximaler PV-Eingangsstrom von 48A
- Maximaler Lade-/Entladestrom von 50A / 50A
- Backup-Umschaltzeit < 10ms
- DC- und AC-Überspannungsschutz Typ II
- PID Zero
- AFCI optional
- Schutzart IP65
Konnektivität des SH10T:
Der Hybridwechselrichter bietet verschiedene Kommunikationsschnittstellen zur Überwachung und Einbindung in das Energiesystem:
Technische Spezifikationen des SH10T:
- AC-Nennleistung: 10kW
- Max. PV-Eingangsleistung: 20kWp
- Max. Wirkungsgrad: 98,0%
- Europäischer Wirkungsgrad: 97,5%
- Batteriespannungsbereich: 100–700V
- Max. Lade-/Entladeleistung: 15kW / 10kW
- Abmessungen: 620 × 480 × 195mm
- Gewicht: 32kg
Sungrow SBH Hochvolt-Solarspeicher:
Die Sungrow SBH-Serie ist ein modular aufgebautes Hochvolt-Batteriesystem auf Basis von Lithium-Eisenphosphat-Technologie (LiFePO4). Je nach gewählter Konfiguration stehen nutzbare Speicherkapazitäten von 10kWh bis 40kWh zur Verfügung.
Ein einzelnes Batteriemodul stellt 5,0kWh nutzbare Speicherkapazität bereit. Das System kann aus zwei bis acht Batteriemodulen aufgebaut werden und lässt sich dadurch an unterschiedliche Speicheranforderungen anpassen.
Modularer Aufbau des SBH Speichersystems:
Das Batteriesystem besteht aus Sockel, Batteriemodulen, Switch Gear und oberer Abdeckung. Das Switch Gear enthält unter anderem die zentrale Battery Management Unit sowie einen DC-Leistungsschalter und übernimmt wichtige Überwachungs-, Kommunikations- und Schutzfunktionen des Batteriesystems.
Vorteile des Sungrow SBH Speichersystems:
- Flexible Speicherkapazität von 10kWh bis 40kWh
- 5,0kWh nutzbare Kapazität pro Batteriemodul
- LiFePO4-Batterietechnologie
- Modularer und stapelbarer Systemaufbau
- Maximaler kontinuierlicher Lade- und Entladestrom von 50A
- Bis zu 100% einstellbare Entladetiefe
- CAN-Kommunikation
- Schutz gegen Über- und Unterspannung
- Überstromschutz
- Über- und Untertemperaturschutz
- Integrierter DC-Leistungsschalter im Switch Gear
- Schutzart IP55
- Für Innen- und Außeninstallation vorgesehen
- Natürliche Kühlung
Einfaches Stapeldesign:
Die einzelnen Batteriemodule werden modular übereinander aufgebaut. Das stapelbare Systemdesign ermöglicht einen kompakten Aufbau und reduziert den Verkabelungsaufwand zwischen den einzelnen Batteriemodulen.
Die Sungrow SBH100–SBH400 Batterieserie wird in der aktuellen SH-T Dokumentation als kompatible Sungrow Batterieserie geführt.
Für detaillierte technische Informationen, den genauen Lieferumfang und weitere Spezifikationen stehen die jeweiligen Sungrow Produktdatenblätter und Bedienungsanleitungen zur Verfügung.
