Wichtige Hinweise vor Bestellung und Montage
Standardisiertes Montageset:
Dieses Set wurde von uns für 20 PV-Module nach einer standardisierten Stücklisten- und Layoutlogik zusammengestellt. Es ersetzt keine individuelle Dachplanung oder statische Auslegung.
Projektbezogene Prüfung erforderlich:
Der tatsächliche Materialbedarf kann je nach Dachgeometrie, Modulabmessung, Modulausrichtung, Sparrenabstand, Dachneigung sowie Wind- und Schneelast abweichen.
Montage nur fachgerecht durchführen:
Vor der Montage müssen Dachkonstruktion, Tragfähigkeit und Befestigungspunkte geprüft werden. Die Installation sollte durch fachkundiges Personal erfolgen. Elektrische Arbeiten und Erdung sind entsprechend den geltenden Vorschriften auszuführen.
Wichtig: PV-Module sind nicht im Lieferumfang enthalten.
Für eine individuelle Planung empfehlen wir Clenergy ezDesign oder die Prüfung durch einen Fachplaner bzw. Installationsbetrieb.

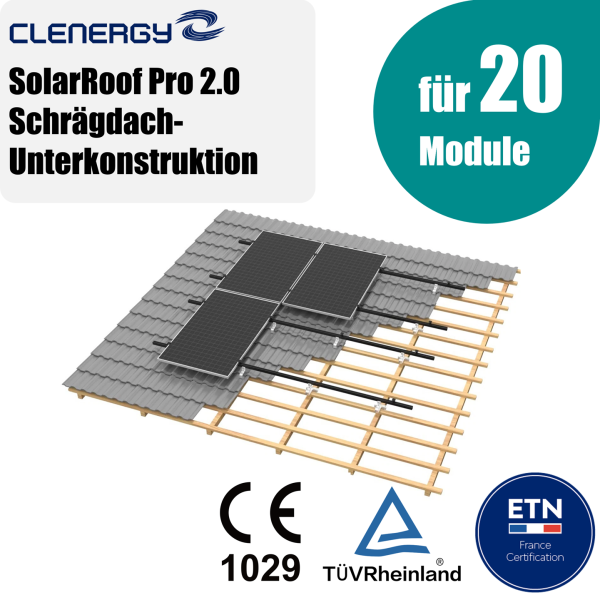

Clenergy SolarRoof Pro 2.0
Das Clenergy PV-ezRack SolarRoof Pro 2.0 ist ein Montagesystem für gerahmte PV-Module auf geneigten Ziegel- und Dachpfannendächern.
Das System kombiniert Toroda-Tragschienen, Dachhaken, Modulklemmungen sowie passende Verbindungs-, Erdungs- und Kabelmanagement-Komponenten.
Die modulare Bauweise erleichtert die Anpassung an unterschiedliche Dachflächen. Die Montage ist sowohl im Hochformat als auch im Querformat möglich.
Produktvorteile
-
Modulares System: abgestimmte Komponenten für die PV-Dachmontage
-
Flexible Modulausrichtung: Hochformat oder Querformat
-
Verstellbare Dachhaken: erleichtern die Anpassung an unterschiedliche Dachgegebenheiten
-
Stabile Konstruktion: Komponenten aus hochwertigem Aluminium und Edelstahl
-
Einfache Systemmontage: aufeinander abgestimmte Schienen, Klemmen und Verbinder
-
Integriertes Erdungskonzept: passende Erdungskomponenten innerhalb des Systems
-
Saubere Kabelführung: passende Kabelklemmen für die Modulverkabelung
-
Geeignet für unterschiedliche Anlagengrößen: vom kleineren Dachfeld bis zur größeren PV-Anlage
Technische Daten
-
Hersteller: Clenergy
-
System: PV-ezRack SolarRoof Pro 2.0
-
Set-Ausführung: für 20 PV-Module
-
Anwendung: PV-Unterkonstruktion für Schrägdächer
-
Dachart: Ziegel- bzw. Dachpfannendach
-
Modultyp: gerahmte PV-Module
-
Modulrahmen: 28–46 mm bei den entsprechenden End- und Zwischenklemmen
-
Modulausrichtung: Hochformat oder Querformat
-
Schienensystem: Toroda Rail 40
-
Hauptstruktur: Aluminium AL6005-T5
-
Dachhaken: systemspezifische Ausführung aus Aluminium, Edelstahl bzw. MAC-Stahl
-
Befestigungselemente: Edelstahl SUS304
-
Zertifizierung: TÜV / CE gemäß Herstellerunterlagen
Planung und Montage
Die genaue Position der Dachhaken und Tragschienen ist vom jeweiligen Dach abhängig. Auch der Sparrenabstand und die zulässigen Befestigungspunkte des PV-Moduls sind zu beachten.
Wind- und Schneelasten können die erforderliche Anzahl und Position der Befestigungspunkte beeinflussen. Deshalb kann die tatsächlich benötigte Stückliste vom angebotenen Standardset abweichen.
Die Montagevorgaben von Clenergy sowie des verwendeten PV-Modulherstellers sind einzuhalten.
Material und Langlebigkeit
SolarRoof Pro 2.0 verwendet robuste Aluminium- und Edelstahlkomponenten. Das System ist für den langfristigen Einsatz auf PV-Dachanlagen ausgelegt.
Die aufeinander abgestimmten Komponenten bilden eine stabile Basis für die Befestigung gerahmter PV-Module.
Herstellergarantie
Clenergy gewährt für SolarRoof Pro 2.0 eine 25-jährige Produktgarantie gemäß den jeweils gültigen Herstellerbedingungen.
Garantieumfang und Voraussetzungen richten sich nach Material, Produktausführung, Einsatzbedingungen und den offiziellen Garantiebedingungen von Clenergy.
Bitte beachten
- Das Set basiert auf einer standardisierten Zusammenstellung.
- Eine individuelle statische Auslegung ist nicht Bestandteil des Angebots.
- Der tatsächliche Materialbedarf kann projektbedingt abweichen.
- Vor der Montage muss die Eignung des Daches geprüft werden.
- Dachhaken dürfen nur an geeigneten tragenden Bauteilen befestigt werden.
- Die zulässigen Klemmbereiche des jeweiligen PV-Moduls sind zu beachten.
- Wind- und Schneelasten müssen bei der Planung berücksichtigt werden.
- Für eine individuelle Planung kann Clenergy ezDesign verwendet werden.
- Alternativ empfehlen wir die Prüfung durch einen qualifizierten Fachbetrieb.
- PV-Module sind nicht im Lieferumfang enthalten.
- Abbildungen können Anwendungsbeispiele oder nicht enthaltenes Zubehör zeigen.
